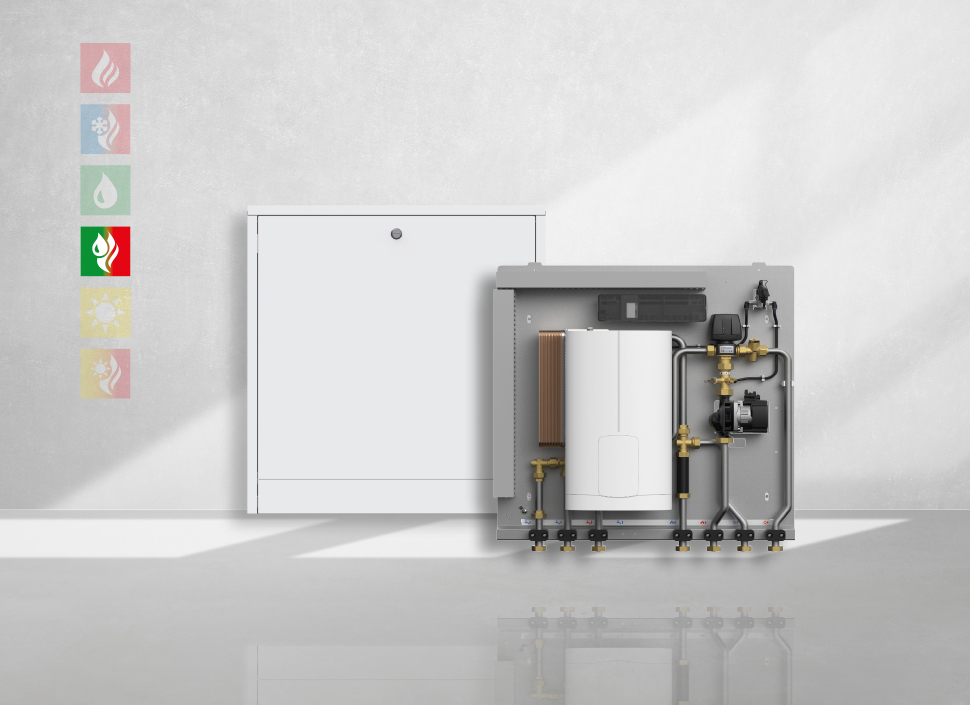

Der PAW HomeBloC® Digital ist eine hocheffiziente, vollelektronisch geregelte Wohnungsübergabestation für die dezentrale Trinkwassererwärmung und Wärmeversorgung. Die integrierte Differenzdruckregelung in Verbindung mit einer drehzahlgeregelten Pumpe erlaubt einen energetisch optimalen und hydraulisch abgeglichenen Betrieb. Druckverlustverursachende Bauteile, wie Differenzdruckregler sind nicht mehr erforderlich. Die Trinkwassererwärmung erfolgt bedarfsgerecht im Hochleistungswärmetauscher in der Station. Die Temperatur wird gradgenau ausgeregelt. Die üppig ausgelegten Wärmetauscher ermöglichen den Betrieb mit einer äußerst geringen primären Vorlauftemperatur. Der HomeBloC® Digital eignet sich daher bestens für den effizientesten Betrieb mit einer Wärmepumpe. Die digitale Kommunikation über Modbus und die Möglichkeit der GLT-Anbindung macht den HomeBloC® Digital SmartHome-ready!
Wohnungsstation HomeBloC® Digital
Wohnungsstationen für die dezentrale Warmwasserbereitung
Ihre Vorteile mit dem HomeBloC® Digital:
Der HomeBloC® Digital in der Variante WR ist darauf ausgelegt, dass ein ungemischter Kreis bedient werden kann. Die Temperatur der Vorlaufleitung wird von der zentralen Wärmeerzeugungsanlage witterungs-/bedarfsabhängig zur Verfügung gestellt. Diese Temperatur kann direkt für die Trinkwasser-Erwärmung sowie für die Heizung der Räume genutzt werden. In Folge der Differenzdruck-Regelung der Pumpe wird der hydraulische Abgleich aller Stationen sicher gestellt. Eine Überversorgung (ggf. einhergehend mit Geräuschbildung) oder eine Unterversorgung einzelner Bereiche wird somit sicher ausgeschlossen.
Anwendungsbeispiel:
Ein Wohnobjekt verfügt über einen oder mehrere Radiatorenkreise. Hierfür ist der HomeBloC® Digital in der Variante WR perfekt geeignet. Die Vorlauftemperatur kann direkt vom Radiator an den Raum abgegeben werden. Der Regler ist auf den Vordruck von 100 mbar für den Betrieb mit Standard-Thermostatventilen voreingestellt.
Der HomeBloC® Digital in der Variante WF ist darauf ausgelegt, dass ein gemischter Kreis bedient werden kann. Die Temperatur der Vorlaufleitung wird von der zentralen Wärmeerzeugungsanlage witterungs-/ bedarfsabhängig zur Verfügung gestellt. Diese Temperatur ist ausreichend für die Trinkwasser-Erwärmung im Wärmetauscher der Station. Die Temperatur der Vorlaufleitung, welche für die Trinkwasser-Erwärmung zur Verfügung stehen muss, ist zu hoch für die Erwärmung einer Niedertemperatur- bzw. Flächenheizung (z.B. Fußboden- oder Wand-Heizung). Deshalb ist die Station vom TYP WF mit einer Mischereinheit ausgestattet. Die Heizkreis-Vorlauf-Temperatur wird als Funktion der Außentemperatur oder der Raumtemperatur mit Hilfe einer Heizkurve berechnet - oder als Festwert/Konstanttemperatur eingestellt. Die Pumpe wird auf einen vorgegebenen Differenz-druck geregelt. Dadurch wird der hydraulische Abgleich aller Stationen sicher gestellt. Eine Überversorgung (ggf. einhergehend mit Geräuschbildung) oder eine Unterversorgung einzelner Bereiche wird somit sicher ausgeschlossen.
Anwendungsbeispiel:
Ein Wohnobjekt verfügt über einen oder mehrere Fußbodenkreise. Hierfür ist der HomeBloC® Digital in der Variante WF perfekt geeignet.
Die Vorlauftemperatur kann direkt von der Flächen-heizung an den Raum abgegeben werden. Der Regler ist für diese Variante auf den Vordruck von 150 mbar für den Betrieb mit Standard-Fußbodenheizungen vorgesehen.
Der HomeBloC® Digital in der Variante WRF vereint die Funktionalität der Varianten WR und WF. Hier können Radiatorkreise und Fußbodenkreise gleichzeitig betrieben werden. Die Temperatur der Vorlaufleitung wird von der zentralen Wärmeerzeugungsanlage witterungs-/bedarfsabhängig zur Verfügung gestellt. Diese Temperatur ist ausreichend für die Trinkwasser-Erwärmung im Wärmetauscher der Station sowie für den Betrieb der Radiatoren, die direkt angeschlossen werden. Über die abgehende Einspritzschaltung wird die Fußbodenheizung parallel betrieben.
Anwendungsbeispiel:
Ein Wohnobjekt verfügt über einen oder mehrere Fußbodenkreise sowie über einen Radiatorkreis. Hierfür ist der HomeBloC® Digital in der Variante WRF perfekt geeignet. Die Vorlauftemperatur der Flächenheizung wird mittels der Einspritzschaltung geregelt; der erforderliche Differenzdruck an der selbstregelnden Pumpe eingestellt. Der Regler ist für diese Variante auf den Vordruck von 100 mbar für den Betrieb mit Radiatorheizungen voreingestellt.
Verbessern Sie die Effizienz Ihres Gesamtsystems zusätzlich – mit einer Trinkwasser-Nacherwärmung!
Der PAW HomeBloC® Digital mit Durchlauferhitzer (DLE) unterscheidet sich nochmal besonders von den Stationen ohne DLE.
Im Hochleistungswärmetauscher wird das Trinkwasser vorerwärmt und mit Hilfe des Durchlauferhitzers auf die gewünschte Auslauftemperatur gradgenau nacherhitzt. Der integrierte Durchlauferhitzer ermöglicht äußerst niedrige Heizungs-Vorlauftemperaturen, die für die Trinkwassererwärmung nicht ausreichend wären.
Mit dem Prinzip der Trinkwasser-Nacherwärmung durch den elektrischen Durchlauferhitzer ist der effizienteste Betrieb einer Wärmepumpe möglich. Es lassen sich beste COP-Werte erreichen.
