Friwa
Frischwassertechnik

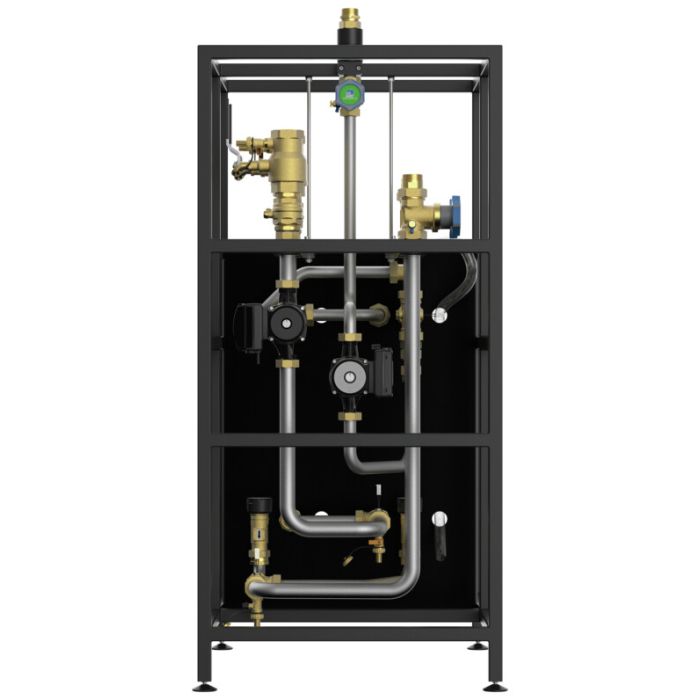

FriwaMega bis 123 l/min, FC3.10
Trinkwassererwärmung nach dem Durchlauferhitzerprinzip
Zapfleistung: 4-123 l/min
Zirkulation: optional
Zapfleistung: 4-123 l/min
Zirkulation: optional
Betriebsdaten
Maximale Betriebstemperatur:
95 °C
Maximaler Betriebsdruck primär:
3 bar
Maximaler Betriebsdruck sekundär:
10 bar
Kvs-Wert primär:
11,8
Kvs-Wert sekundär:
10
Maximaler Volumenstrom:
123 l/min
Übertragungsleistung:
300 kW
Minimaler Volumenstrom:
4 l/min
Ausstattung
Regler:
FC3.10
Schwerkraftbremse:
primär: 2x 450 mmWS
Absperrventile:
Kugelhähne und Kolbenventile
Sensoren:
primär: 1x Pt1000 / sekundär: 2x Pt1000 / 2x Durchflussmesser
Temperaturfühler:
primär: 1 x Pt1000; sekundär: 2 x Pt1000
Zirkulation:
optional
Durchflussmesser:
1-130 l/min
Öffnungsdruck SKB:
450 mmWS
Abmessungen
Höhe:
1423 mm
Breite:
710 mm
Nennweite:
DN 32 (1¼")
Tiefe:
920 mm
Einbaulänge:
1205 mm
Anschluss primär:
1½" IG
Anschluss sekundär:
1½“ AG
Achsabstand primär:
158 mm
Achsabstand sekundär:
158 mm
Werkstoffe
Armaturen:
Messing
Dichtungen:
EPDM / AFM 34
Isolierung:
EPP
Verrohrung:
Edelstahl
Schwerkraftbremsen:
Messing
Auslegungsdaten (Friwa)
Kaltwasser-Eintrittstemperatur:
10 °C
Zapfleistung: Volumenstrom min.:
4 l/min
Anwendungsbereich:
Trinkwassererwärmung nach dem Durchlauferhitzerprinzip
Einsatzbereich:
in thermischen Solaranlagen
in Anlagen mit Wärmepumpe, Festbrennstoffkessel, Öl-/Gaskessel
Anschluss an einen Pufferspeicher
als 4-fach Kaskade bis 492 l/min (gemäß SPF LK 1)*
Kein Warmwasserspeicher erforderlich
Energie für die Erhitzung des Wassers wird dem Pufferspeicher entnommen
Betriebsdaten:
Max. Betriebsdruck: primär = 3 bar, sekundär = 10 bar
Max. Betriebstemperatur: 95°C
Min. Volumenstrom: 4 l/min
Max. Volumenstrom: 123 l/min
Die Station ist CE konform nach DIN EN 60335 und
SVGW zertifiziert.
*Leistungsangabe gemäß SPF-Prüfprozedur
