Hydraulische Weiche DN 20 (¾")

Hersteller:

PAW GmbH & Co. KG
Böcklerstr. 11 31789 Hameln
Deutschland
info@paw.eu

Zum Ende der Bildergalerie springen

Zum Anfang der Bildergalerie springen

Technische Daten

Betriebsdaten

Maximale Betriebstemperatur: 110 °C

Maximaler Betriebsdruck: 6 bar

Volumenstrom: 31421: 2200 l/h; 3142: 950 l/h

Abmessungen

Anschluss Erzeuger: ¾" IG × 1" AG, flachdichtend (unten), 2 × für Kesselanschluss, übrige mit Stopfen verschlossen

Anschluss Verbraucher: ¾" PAW-Flansch für 1" Mutter (oben)

Werkstoffe

Armaturen: Messing

Dichtungen: EPDM

Isolierung: EPP

Beschreibung

Hydraulische Weichen werden eingesetzt, wenn in einer Anlage gleichzeitig ein oder mehrere Wärmeerzeuger-/Primärkreise mit eigener Pumpe und ein oder mehrere Verbraucher-/Sekundärkreise mit Verteilerpumpe vorhanden sind. In solch einer Anlage ergeben sich Betriebsbedingungen, bei denen sich die Pumpen gegenseitig beeinflussen und dabei in den Kreisläufen ungewollte Veränderungen der Durchsatzleistungen und Förderhöhen hervorrufen. Die hydraulische Weiche bildet eine hydraulische Entkopplung der angeschlossenen Kreise. So ist es möglich, die angeschlossenen Primär- und Sekundärkreise hydraulisch unabhängig zu gestalten. Der Durchfluss in einem Kreis verursacht keinen Durchfluss in einem anderen Kreis, wenn der Druckverlust in der hydraulischen Weiche belanglos ist.

Der Einsatz einer hydraulischen Weiche bedingt, dass sowohl der Primär- als auch der Sekundärkreis mit einer eigenen Pumpe ausgestattet ist. Dadurch kann man einen Wärmeerzeuger-/Primärkreis mit gleich bleibender Durchsatzleistung und einen Verbraucher-/Sekundärkreis mit variabler Leistung betreiben: Funktionsbedingungen, die für moderne Heiz- und Klimaanlagen typisch sind.

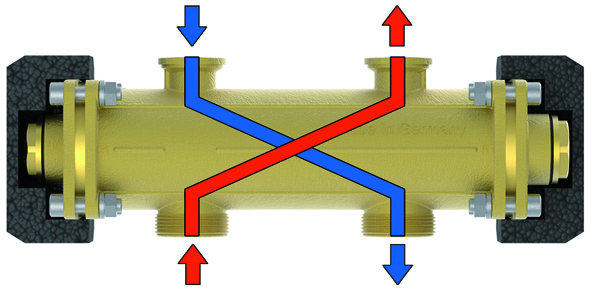

Nebenstehend sind als Beispiel drei mögliche Situationen eines hydraulischen Gleichgewichtes dargestellt.

Downloads

Produkthinweise

Sicherheitshinweise
Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand entsprechen [Fachmann].
Bei der Installation und Inbetriebnahme muss Folgendes beachtet werden:
- Einschlägige regionale und überregionale Vorschriften
- Unfallverhütungsvorschriften der Berufsgenossenschaft
- Anweisungen und Sicherheitshinweise dieser Anleitung

VORSICHT
Personen- und Sachschaden!
Das Produkt ist nur geeignet für den Einsatz in Heizungskreisen mit Heizungswasser gemäß VDI 2035 / Ö-Norm H 5195-1.
Das Produkt darf nicht in Trinkwasseranwendungen eingesetzt werden.

HINWEIS
Sachschaden durch Mineralöle!
Mineralölprodukte beschädigen die EPDM-Dichtungselemente nachhaltig, wodurch die Dichteigenschaften verloren gehen. Für Schäden, die durch derartig beschädigte Dichtungen entstehen, übernehmen wir weder eine Haftung noch leisten wir Garantieersatz.
- Vermeiden Sie unbedingt, dass EPDM mit mineralölhaltigen Substanzen in Kontakt kommt.
- Verwenden Sie ein mineralölfreies Schmiermittel auf Silikon- oder Polyalkylenbasis, wie z. B. Unisilikon L250L und Syntheso Glep 1 der Firma Klüber oder Silikonspray.
