HeatBloC®
Heizungstechnik
Thermax - DN 20
Anwendungsbereich: für wandhängende Thermen und Kessel
Empfohlener Einsatzbereich
K31: bis 23 kW; 20 K bis 1000 l/h
K32: bis 19 kW; 20 K bis 820 l/h
Empfohlener Einsatzbereich
K31: bis 23 kW; 20 K bis 1000 l/h
K32: bis 19 kW; 20 K bis 820 l/h
Betriebsdaten
Maximale Betriebstemperatur:
110 °C
Zeigerthermometer:
0 - 120 °C
Maximaler Betriebsdruck:
6 bar
Temperaturspreizung:
20 K
Leistung ungemischt:
23 kW
Leistung gemischt:
19 kW
Volumenstrom ungemischt:
bis 1000 l/h
Volumenstrom gemischt:
bis 820 l/h
Kvs-Wert Thermax-Verteiler :
7,8
Kvs-Wert gemischt:
3,7
Kvs-Wert ungemischt:
4,7
Empfohlener Einsatzbereich ungemischt:
bis 23 kW
Empfohlener Einsatzbereich gemischt:
bis 19 kW
Ausstattung
Zeigerthermometer:
0 - 120 °C
Absperrventile:
Kugelhähne mit Griff

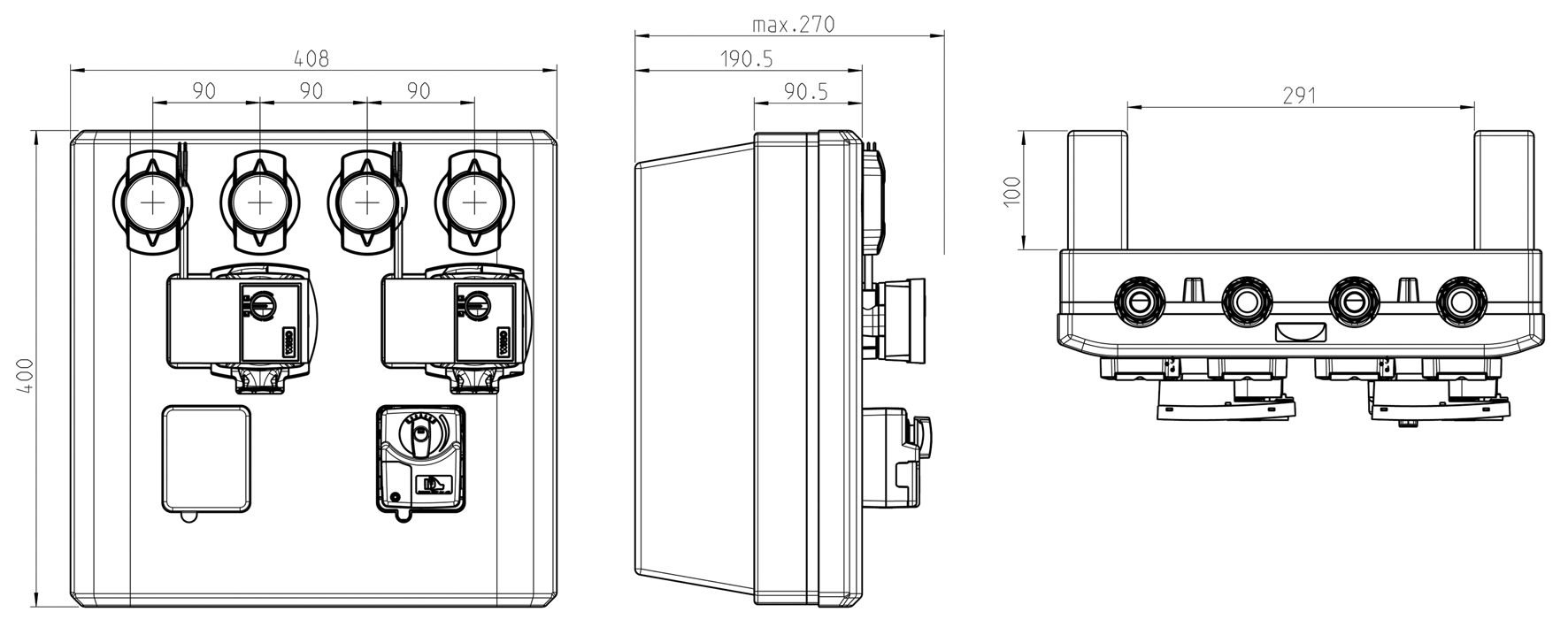

Abmessungen
Höhe:
400 mm
Breite:
408 mm
Nennweite:
DN 20 (¾")
Einbaulänge:
335 mm
Anschluss Erzeuger:
1" AG / ¾" IG
Anschluss Verbraucher:
¾" IG
Achsabstand:
90 mm
Gesamttiefe Aufwandmontage:
95 mm
Gesamttiefe Vorwandmontage:
195 mm
Werkstoffe
Armaturen:
Messing
Dichtungen:
EPDM / AFM 34
Isolierung:
EPP / ABS
Das Thermax-System eignet sich besonders für Anwendungen mit zwei unterschiedlichen Temperaturniveaus, z.B. angeschlossen an einen Verbraucher mit hoher Vorlauftemperatur (Heizkörper) und an einen Verbraucher mit niedriger Temperatur (Fußbodenheizung).
Der Thermax-Verteiler ist mit einem integrierten, einstellbaren Bypass ausgestattet. Dieser Bypass kann geschlossen sein (dann ist der Thermax-Verteiler druckdicht - für Thermen ohne interne Pumpen) oder geöffnet (dann ist im Thermax-Verteiler ein druckloser Bypass freigeschaltet - für Thermen mit interner Pumpe).

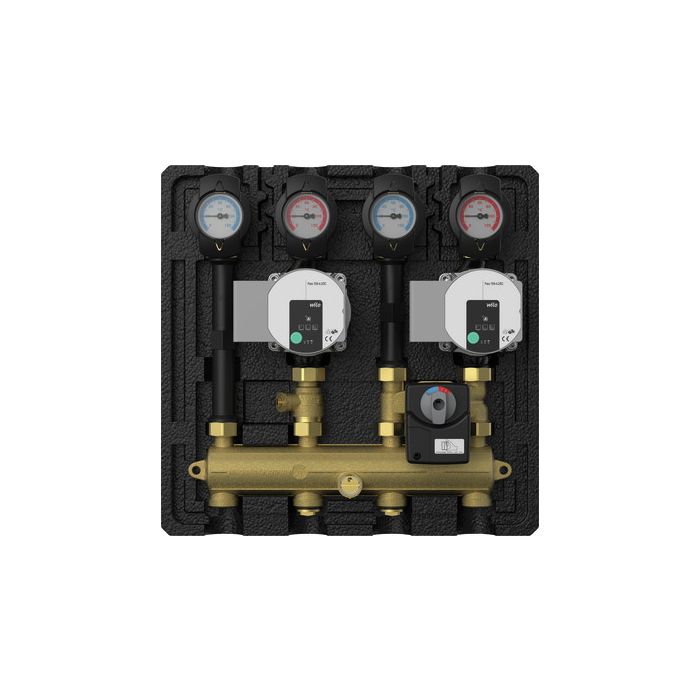

Das modulare Verteilsystem Thermax ist eine vormontierte Armaturengruppe für Heizkreise.
Es besteht aus einem Thermax-Modulverteiler, zwei Thermax-Heizkreismodulen und einer funktionsoptimierten Design-Isolierung.
Das Thermax kann direkt oder mittels dazugehörender Abstandshalter mit 100 mm Abstand an die Wand montiert werden. Dadurch sind zusätzliche Versorgungsleitungen der Therme unter dem Thermax montierbar.
Vollständige hydraulische Entkopplung der angeschlossenen Kreise und der Therme möglich.
Durch Thermax mit einstellbarem Bypass (0-100%) ist der Zwangsumlauf in der Therme bei geöffnetem Bypass gewährleistet.
2 aus 2 HeatBloCs stehen zur Auswahl:
HeatBloC direkt K31 - für gleitenden Heizbetrieb
HeatBloC gemischt K32 mit 3-Wege-Mischer - für mischergeregelten Heizbetrieb
Verschiedene Pumpen stehen zur Auswahl:
Wilo-Stratos PICO 15/1-6, Wilo-Yonos PARA RS 15/6-RKA, Wilo Para 15/6-43
Grundfos Alpha2.1 15-60, Grundfos UPM3 Auto L 15-70 PP3
Alle erforderlichen Armaturen bereits integriert
Beliebige Einbaulage möglich
Pumpen absperrbar
Kugelhahn im Vor- und Rücklauf
Tauchhülse zur Montage von Vor- bzw. Rücklauftemperaturfühlern im Kugelhahn integriert
Mischer mit elektrischem Stellantrieb
Vorlauf standardmäßig rechts, bauseits einfach zu wechseln
