Solex|SolarBloC®
Solarthermie

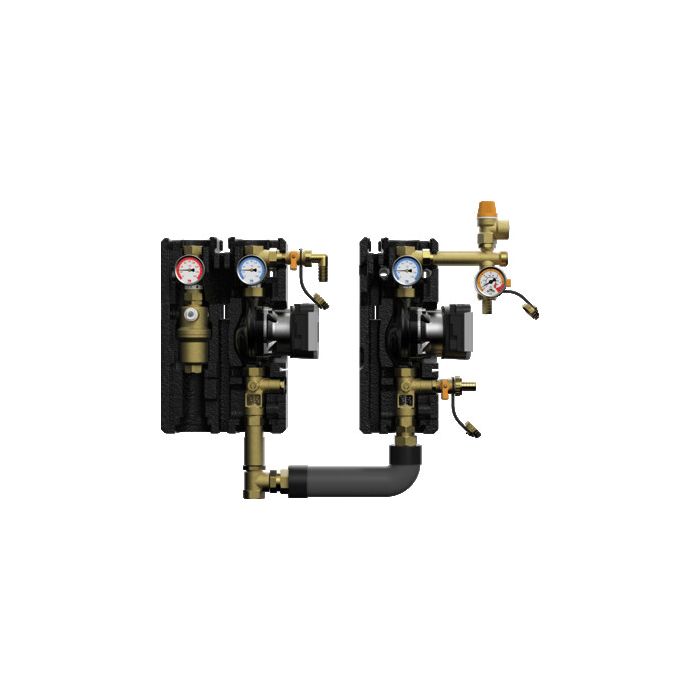

SolarBloC midi Basic, 3-Strang
Einsatzbereich:
Low-Flow (= 0,25 l/Minute je m² Kollektorfläche), bis 60 m² Kollektorfläche
High-Flow (= 0,5 l/Minute je m² Kollektorfläche), bis 40 m² Kollektorfläche
Bitte beachten Sie:
Damit eine problemlose Funktion sichergestellt werden kann, ist eine hydraulische Auslegung/Überprüfung der Solaranlage erforderlich.
Low-Flow (= 0,25 l/Minute je m² Kollektorfläche), bis 60 m² Kollektorfläche
High-Flow (= 0,5 l/Minute je m² Kollektorfläche), bis 40 m² Kollektorfläche
Bitte beachten Sie:
Damit eine problemlose Funktion sichergestellt werden kann, ist eine hydraulische Auslegung/Überprüfung der Solaranlage erforderlich.
Betriebsdaten
Maximale Betriebstemperatur:
120 °C
Zeigerthermometer:
0 - 160 °C
Maximaler Betriebsdruck:
6 bar
Low-Flow:
0,25 l/min je m² Kollektorfläche
High-Flow:
0,5 l/min je m² Kollektorfläche
Ausstattung
Regler:
bauseits
Schwerkraftbremse:
3x 200 mmWS
Manometer:
0-6 bar, hochtemperaturfest
Flowmeter:
3-22 l/min
Zeigerthermometer:
0 - 160 °C
Absperrventile:
Kugelhähne
Sensoren:
nein
Sicherheitsventil:
6 bar
Airstop:
ja
Abmessungen
Höhe:
429 mm
Breite:
572 mm
Nennweite:
DN 20 (¾")
Tiefe:
150 mm
Einbaulänge:
418 mm
Anschluss primär:
¾" IG
Werkstoffe
Armaturen:
Messing
Dichtungen:
EPDM / AFM 34
Isolierung:
EPP
Schwerkraftbremsen:
Messing
Alle mediumführenden Teile aus Messing
Alle Anschlüsse ¾" Innengewinde
Mit Stahl-Wandhalter vormontiert
Kugelhahn mit Volldurchgang
schlüsselbetätigt, leichte Bedienung, keine Verbrennungsgefahr
3 Schwerkraftbremsen im Vorlauf und Rücklauf, aufstellbar, 200 mmWs, speziell für Solaranlagen, verhindert ungewollte Zirkulation, in den Kugelhahn integriert
Solar-Sicherheitsgruppe
Solar-Sicherheitsventil 6 bar, Hochtemperatur-Manometer 0-6 bar mit Ventil, KFE-Hahn zum Spülen und Befüllen, flachdichtender Anschluss für Ausdehnungsgefäß
Funktionsoptimierte Design-Isolierung aus dauerelastischem EPP,
100 % Isolation der Armaturen - sehr gute Belüftung und Kühlung der Pumpe
Ganzmetall-Solar-Thermometer, 0-160 °C
abziehbar, mit Tauchhülse im Kugelhahn integriert
Komplett flachdichtend verschraubt
Mit Solarumwälzpumpe oder Hocheffizienzpumpe von Wilo oder Grundfos,
vormontiert
Pumpe voll absperrbar,
keine Entleerung bei Servicearbeiten
Volumenstrommesser Flowmeter
Durchflussmengenmessgerät mit einstellbarem Durchflussmengenbegrenzer und Schauglas, im Rücklauf, bis 120 °C belastbar, Messbereich 3-22 l/min
Spül- und Befüllhähne integriert
zwei KFE-Hähne (am Flowmeter und an der Sicherheitsgruppe) ermöglichen das Befüllen und Spülen der Anlage
Alle Anschlüsse ¾" Innengewinde
Mit Stahl-Wandhalter vormontiert
Kugelhahn mit Volldurchgang
schlüsselbetätigt, leichte Bedienung, keine Verbrennungsgefahr
3 Schwerkraftbremsen im Vorlauf und Rücklauf, aufstellbar, 200 mmWs, speziell für Solaranlagen, verhindert ungewollte Zirkulation, in den Kugelhahn integriert
Solar-Sicherheitsgruppe
Solar-Sicherheitsventil 6 bar, Hochtemperatur-Manometer 0-6 bar mit Ventil, KFE-Hahn zum Spülen und Befüllen, flachdichtender Anschluss für Ausdehnungsgefäß
Funktionsoptimierte Design-Isolierung aus dauerelastischem EPP,
100 % Isolation der Armaturen - sehr gute Belüftung und Kühlung der Pumpe
Ganzmetall-Solar-Thermometer, 0-160 °C
abziehbar, mit Tauchhülse im Kugelhahn integriert
Komplett flachdichtend verschraubt
Mit Solarumwälzpumpe oder Hocheffizienzpumpe von Wilo oder Grundfos,
vormontiert
Pumpe voll absperrbar,
keine Entleerung bei Servicearbeiten
Volumenstrommesser Flowmeter
Durchflussmengenmessgerät mit einstellbarem Durchflussmengenbegrenzer und Schauglas, im Rücklauf, bis 120 °C belastbar, Messbereich 3-22 l/min
Spül- und Befüllhähne integriert
zwei KFE-Hähne (am Flowmeter und an der Sicherheitsgruppe) ermöglichen das Befüllen und Spülen der Anlage
