• La meilleure qualité
  • Montage rapide
  • Longévité

HeatBloC®

Technique

de

chauffage

Thermax - DN 20

Champ d'application :
pour les chauffe-eaux et chaudières montés au mur
Champ d'application recommandé :
K31: jusqu'à 23 kW; 20 K jusqu'à 1000 l/h
K32: jusqu'à 19 kW; 20 K jusqu'à 820 l/h

SKU
323621
Les prix sont seulement visibles pour des utillisateurs inscrits.

Notre offre s'adresse exclusivement aux entreprises clientes.

Données de fonctionnement
Température de service maximale: 110 °C
Thermomètre à cadran: 0 - 120 °C
Pression de service maximale: 6 bar
Différence de température: 20 K
Puissance non mélangée: 23 kW
Puissance mélangée: 19 kW
Débit volumique, non mélangé: jusqu'à 1000 l/h
Débit volumique, mélangé: jusqu'à 820 l/h
Valeur Kvs collecteur Thermax: 7,8
Valeur Kvs, circuit mélangé: 3,7
Valeur Kvs, circuit non mélangé: 4,7
Champ d'application recommandé, non-mélangé: jusqu'à 23 kW
Champ d'application recommandé, mélangé: jusqu'à 19 kW
Équipement
Thermomètre à cadran: 0 - 120 °C
Vannes d'arrêt: Vannes à sphère avec poignée
Dimensions
Hauteur: 400 mm
Largeur: 408 mm
Diamètre nominal: DN 20 (¾")
Longueur d'installation: 335 mm
Raccord producteur: Fil. ext. 1" / fil. int. ¾ "
Raccord consommateur: Fil. int. ¾"
Entraxe: 90 mm
Profondeur totale montage au mur: 95 mm
Profondeur totale avec pièces de distance: 195 mm
Matériaux
Robinetteries: Laiton
Joints: EPDM / AFM34
Isolation: EPP / ABS
Le système Thermax est destiné spécifiquement aux applications avec deux niveaux de température différents, p. ex. s'il est raccordé à un consommateur avec une température de départ élevée (radiateur) et à un consommateur avec une basse température de départ (plancher chauffant).
Le collecteur Thermax est équipé d'un bypass réglable intégré. Ce bypass peut être fermé (dans ce cas, le collecteur Thermax est étanche à la pression - pour des chauffe-eaux sans pompes internes) ou ouvert (dans ce cas, un bypass sans pression est activé au collecteur Thermax - pour des chauffe-eaux avec pompe interne).

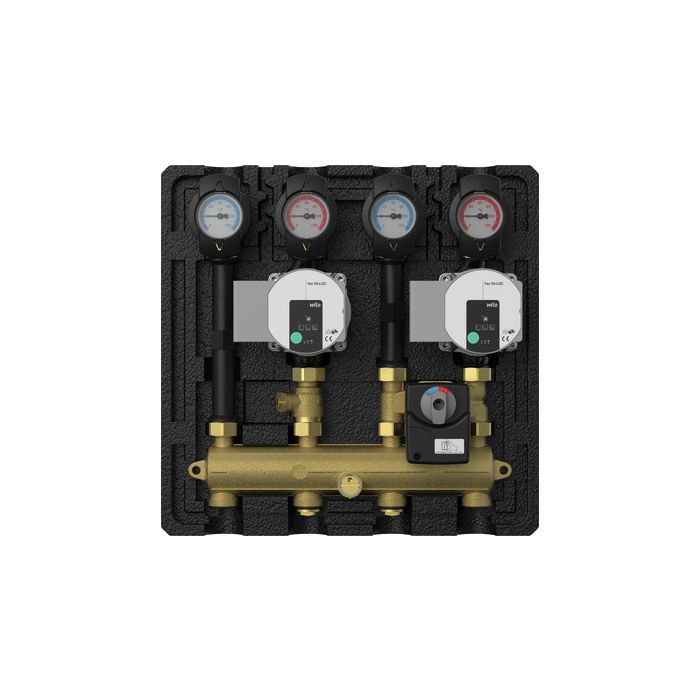

Le système de collecteur modulaire Thermax est un groupe de robinetteries prémonté pour les circuits de chauffage.
Il est composé d'un collecteur modulaire Thermax, de deux modules de circuit de chauffage Thermax et d'une isolation design à fonction optimisée.

Le Thermax peut être monté directement au mur ou, à l'aide des entretoises jointes, à une distance au mur de 100 mm. Cela permet de monter des conduites d'alimentation supplémentaires du chauffe-eau sous le Thermax.

Une séparation hydraulique complète des circuits raccordés et du chauffe-eau est possible.

Grâce au Thermax avec bypass réglable (0-100%), la circulation forcée dans le chauffe-eau est assurée quand le bypass est ouvert.

2 de 2 HeatBloC®s sont à sélectionner :
HeatBloC® direct K31 - pour un fonctionnement du chauffage à température glissante
HeatBloC® mélangé K32 avec vanne mélangeuse à 3 voies - pour un fonctionnement du chauffage réglé par la vanne mélangeuse

Une des pompes suivantes est à sélectionner :
Wilo-Stratos PICO 15/1-6, Wilo-Yonos PARA RS 15/6-RKA, Wilo Para 15/6-43
Grundfos Alpha2.1 15-60, Grundfos UPM3 Auto L 15-70 PP3

Toutes les robinetteries nécessaires sont intégrées dans la station.

Diverses positions de montage sont possibles

Les pompes peuvent être isolées

Vannes à sphère dans le départ et le retour

Doigt de gant pour le montage de sondes de température départ ou retour intégré dans la vanne à sphère

Vanne mélangeuse avec servomoteur électrique

Départ par défaut à droite, peut être changé sur site
