HeatBloC®
Technique
de
chauffage
HeatBloC® K36 DN 20 (¾")
Kit de chargement chaudière avec soupape de régulation thermique
Champ d'application : maintien de la température de retour pour les chaudières à combustibles solides, les installations de chauffage à bois et cheminées / chauffages par poêle
Plage d'utilisation recommandée : jusqu'à 10 kW; 10 K à 860 l/h
Température d'ouverture 45 °C (n° d'art. 320353xx)
Température d'ouverture 60 °C (n° d'art. 320373xx)
Champ d'application : maintien de la température de retour pour les chaudières à combustibles solides, les installations de chauffage à bois et cheminées / chauffages par poêle
Plage d'utilisation recommandée : jusqu'à 10 kW; 10 K à 860 l/h
Température d'ouverture 45 °C (n° d'art. 320353xx)
Température d'ouverture 60 °C (n° d'art. 320373xx)
Données de fonctionnement
Température de service maximale:
110 °C
Thermomètre à cadran:
0 - 120 °C
Puissance:
10 kW
Pression de service maximale:
6 bar
Différence de température:
10 K
Valeur Kvs:
2.5
Débit volumique:
860 l/h
Équipement
Clapets anti-thermosiphon:
1 x 200 mm CE
Thermomètre à cadran:
0 - 120 °C
Vannes d'arrêt:
Vannes à sphère avec poignée
Pression d'ouverture du clapet anti-thermosiphon:
200 mm CE
Nombre des clapets anti-thermosiphon:
1
Dimensions
Hauteur:
385 mm
Largeur:
180 mm
Diamètre nominal:
DN 20 (¾")
Longueur d'installation:
347 mm
Raccord producteur:
Fil. int. ¾"
Raccord consommateur:
Fil. int. ¾"
Entraxe:
90 mm
Matériaux
Robinetteries:
Laiton
Joints:
EPDM
Isolation:
EPP
Raccords à joint plat, fil. int. ¾'' / fil. ext. 1''
écrou-raccord 1'' inclus pour le montage sur les collecteurs modulaires PAW
Avec les accessoires de montage de PAW, un montage individuel avec une console murale est possible.
Grandes poignées de vannes à sphère
commande facile, position de fermeture précise
Isolation fonctionnelle conforme à la directive EnEV en EPP
à élasticité permanente, isolation complète des robinetteries,
conduit de ventilation pour le refroidissement de la pompe
l'isolation du collecteur est intégrée dans l'isolation du circuit de chauffage
La tête de la pompe est facilement accessible en retirant le couvercle de protection
Clapet anti-thermosiphon dans le départ en face de la pompe,
peut être ouvert, 200 mm CE, chargé par ressort, se prête donc également à un montage horizontal et à un montage tête en bas

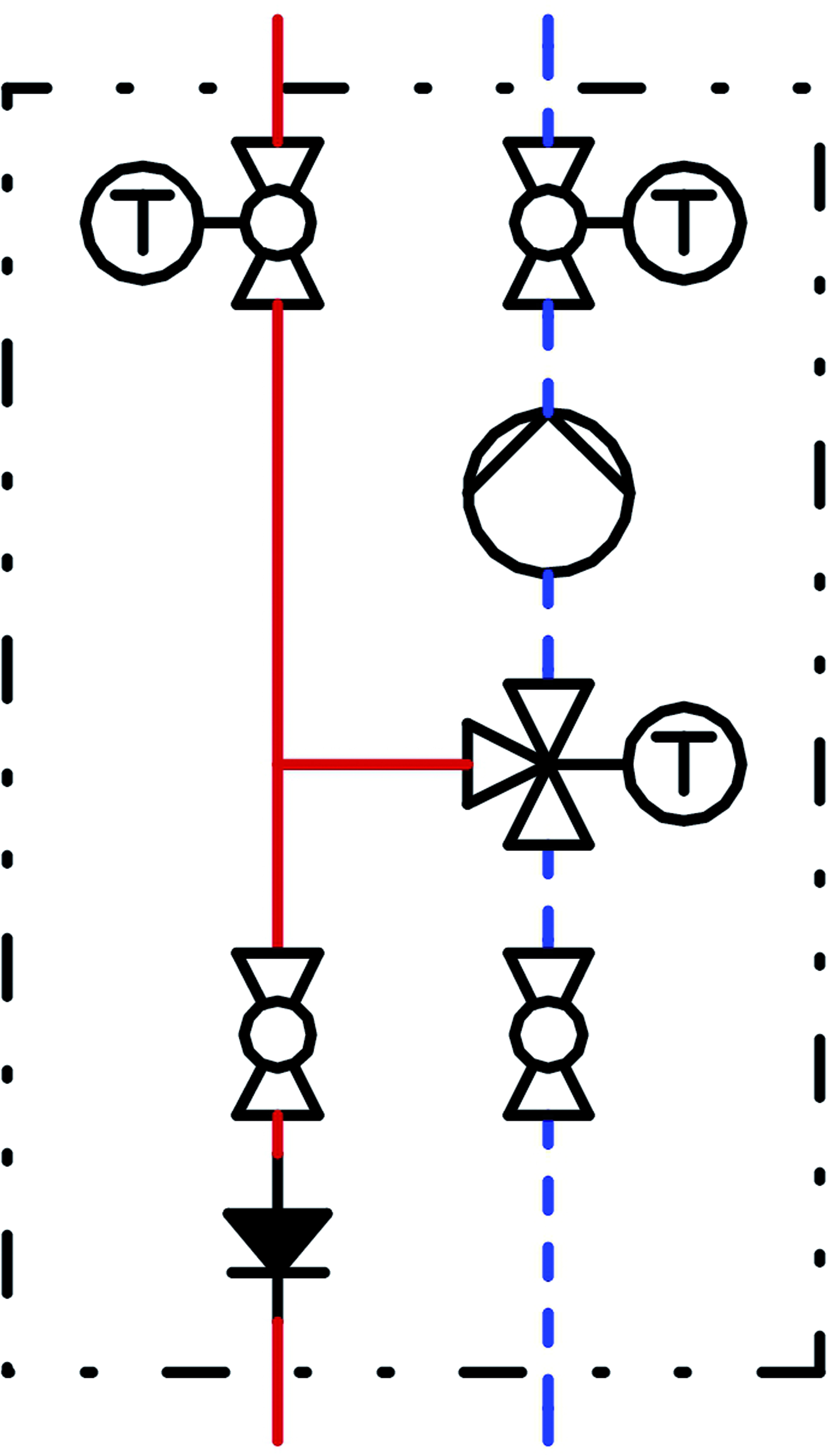

La soupape de régulation thermique avec bypass automatique assure le maintien permanent d'une température minimale (= température d'ouverture +/- 3 K) dans la chaudière et empêche ainsi son encrassement.
Le K36 doit impérativement être utilisé avec un ballon tampon, sinon un découpleur hydraulique est obligatoire.
Tous les composants en contact avec l'eau sont en laiton
Thermomètre en métal peut être retiré,
intégré dans la vanne à sphère avec doigt de gant
Pompes de circulation de chauffage PAW avec technologie à haut rendement (technologie ECM)
préfabriquées avec 2 m de câble, entièrement prémontées, intégrées dans l'isolation, testées sous pression, avec numéro de série, système parfaitement coordonné, diagramme de dimensionnement, EuP/ErP READY.
Lors de l'utilisation des pompes à haut rendement à réglage électronique, il est impératif de sélectionner le mode de réglage ΔP-c (DeltaP = constant).
La pompe peut être entièrement isolée
pas de vidange nécessaire lors des travaux d'entretien
