HeatBloC®
Technique
de
chauffage
Thermax - DN 20
pour les chauffe-eaux et chaudières montés au mur
Champ d'application recommandé :
K31: jusqu'à 23 kW; 20 K jusqu'à 1000 l/h
K32: jusqu'à 19 kW; 20 K jusqu'à 820 l/h
Le collecteur Thermax est équipé d'un bypass réglable intégré. Ce bypass peut être fermé (dans ce cas, le collecteur Thermax est étanche à la pression - pour des chauffe-eaux sans pompes internes) ou ouvert (dans ce cas, un bypass sans pression est activé au collecteur Thermax - pour des chauffe-eaux avec pompe interne).
Le système de collecteur modulaire Thermax est un groupe de robinetteries prémonté pour les circuits de chauffage.
Il est composé d'un collecteur modulaire Thermax, de deux modules de circuit de chauffage Thermax et d'une isolation design à fonction optimisée.

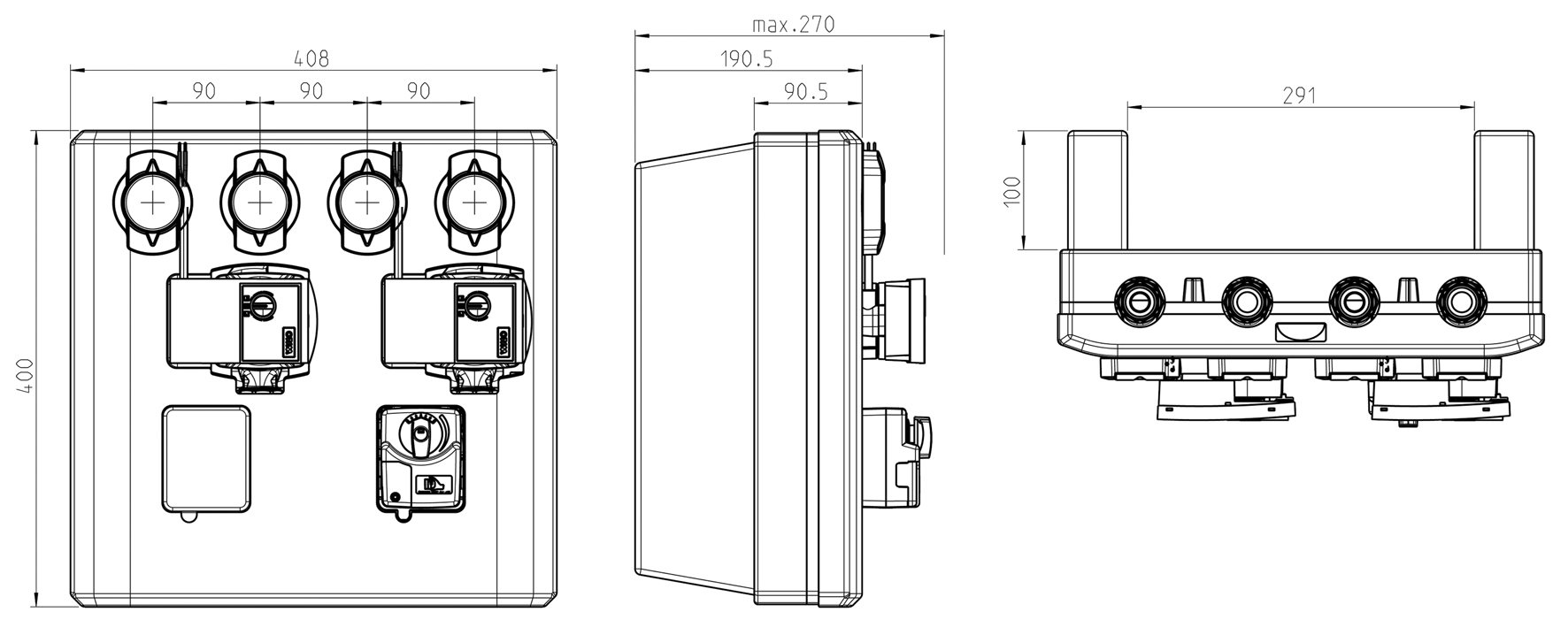

Le Thermax peut être monté directement au mur ou, à l'aide des entretoises jointes, à une distance au mur de 100 mm. Cela permet de monter des conduites d'alimentation supplémentaires du chauffe-eau sous le Thermax.
Une séparation hydraulique complète des circuits raccordés et du chauffe-eau est possible.
Grâce au Thermax avec bypass réglable (0-100%), la circulation forcée dans le chauffe-eau est assurée quand le bypass est ouvert.
2 de 2 HeatBloC®s sont à sélectionner :
HeatBloC® direct K31 - pour un fonctionnement du chauffage à température glissante
HeatBloC® mélangé K32 avec vanne mélangeuse à 3 voies - pour un fonctionnement du chauffage réglé par la vanne mélangeuse
Une des pompes suivantes est à sélectionner :
Wilo-Stratos PICO 15/1-6, Wilo-Yonos PARA RS 15/6-RKA, Wilo Para 15/6-43
Grundfos Alpha2.1 15-60, Grundfos UPM3 Auto L 15-70 PP3
Toutes les robinetteries nécessaires sont intégrées dans la station.
Diverses positions de montage sont possibles
Les pompes peuvent être isolées
Vannes à sphère dans le départ et le retour
Doigt de gant pour le montage de sondes de température départ ou retour intégré dans la vanne à sphère
Vanne mélangeuse avec servomoteur électrique
Départ par défaut à droite, peut être changé sur site
Consignes de sécurité L'installation et la mise en service ainsi que le raccordement des composants électriques exigent des connaissances spéciales qui correspondent à une formation professionnelle reconnue de mécanicien spécialisé dans le domaine de la technique sanitaire, du chauffage et de la climatisation ou à une qualification comparable [Expert]. Lors de l’installation et de la mise en service, il est impératif de respecter : - les règles régionales et nationales s'appliquant au secteur - les directives sur la prévention des accidents de travail - les instructions et consignes de sécurité de ce document.
AVIS Dommages matériels ! Lorsque vous serrez les écrous-raccords du tube de retour en plastique, ne dépassez pas un couple maximal de 40 Nm. Un couple trop élevé endommagera le tube en plastique (couple maximal < 40 Nm). AVIS Dégâts matériels dus à des huiles minérales ! Les produits contenant de l'huile minérale endommagent considérablement les éléments d'étanchéité en EPDM qui peuvent ainsi perdre leurs propriétés d'étanchéité. Nous déclinons toute responsabilité concernant les dommages résultant de joints d'étanchéité endommagés de cette manière et nous ne garantissons pas de remplacement gratuit. - Évitez impérativement que les éléments d'étanchéité en EPDM entrent en contact avec des substances contenant de l'huile minérale. - Utilisez un lubrifiant sans huiles minérales à base de silicone ou de polyalkylène, comme par exemple Unisilikon L250L ou Syntheso Glep 1 de l'entreprise Klüber ou un spray de silicone.
