HeatBloC®
Technique
de
chauffage

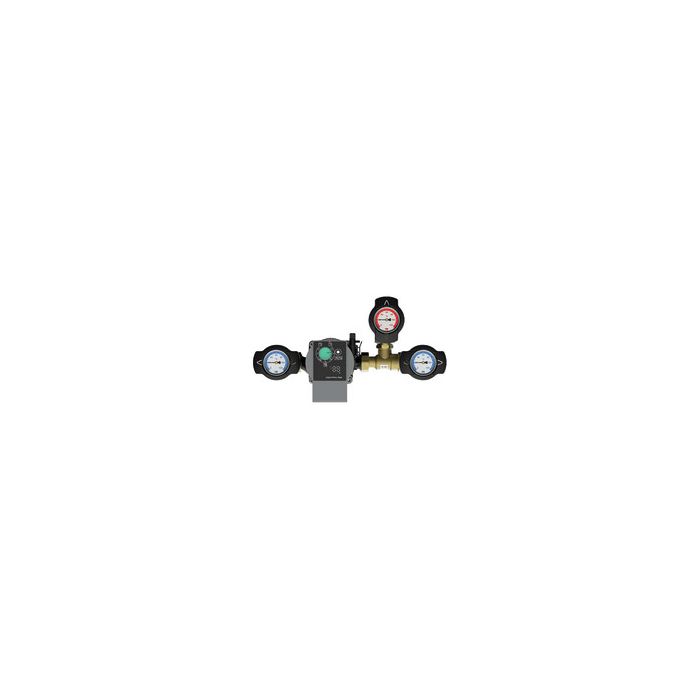

Maintien de la température de retour avec soupape de régulation thermique (45 °C) - DN 20 (¾")
avec soupape de régulation thermique (45 °C)
Température d'ouverture : 45 °C
Champ d'application :
pour installations de chauffage avec maintien de la température de retour
pour chaudières à combustibles solides, installations de chauffage à bois et cheminées
- Pompe
- Soupape de régulation avec une température d'ouverture de 50/60 °C (± 3K)
- 1 vanne avec thermomètre à cadran rouge retirable intégré dans la poignée
- 2 vannes avec thermomètre à cadran bleu retirable intégré dans la poignée
Raccords :
Soupape de régulation thermique avec bypass automatique
1. Tant que la température d'eau dans le circuit chaudière est inférieure à la température d'ouverture de la soupape de régulation, la soupape ferme la voie vers le ballon tampon. La pompe fait circuler l'eau dans le circuit chaudière via le bypass. Cela permet de chauffer plus rapidement le faible volume d'eau du circuit chaudière.
2. Si le circuit chaudière atteint la température d'ouverture de la soupape de régulation, la soupape réduit le débit volumique du bypass et ouvre le circuit du ballon tampon. Dans la soupape de régulation, l'eau froide du retour du ballon tampon se mélange avec l'eau chaude du circuit chaudière. Ainsi, la température de retour du circuit chaudière est élevée au niveau souhaité et empêche la formation de condensation dans la chaudière.
3. Si la température de retour du ballon tampon dépasse la température d'ouverture, la soupape de régulation ferme entièrement le bypass. L'eau du circuit tampon entre donc directement dans le circuit chaudière.
Veuillez noter :
Si la puissance de la chaudière est commandée par la température de la chaudière, cette dernière doit être supérieure de 20 °C à la température d'ouverture du maintien de la température de retour. Sinon, la chaudière risque de réduire sa puissance avant même que la vanne thermique ne s'ouvre entièrement.
Variante de montage :
Montage du groupe de robinetteries divisé en départ et en retour.
Cette variante de montage permet d'isoler confortablement le producteur de chaleur sans vannes d'arrêt supplémentaires. Lors du montage, le positionnement correct du groupe de sécurité est à respecter.
Additionnellement nécessaire :
1 x joint, 1 x pièce à visser et 1 x raccord fileté pour pompes
Actuellement, il n'y a pas de manuel(s) de montage et d'utilisation à télécharger.
Consignes de sécurité L'installation et la mise en service ainsi que le raccordement des composants électriques exigent des connaissances spéciales qui correspondent à une formation professionnelle reconnue de mécanicien spécialisé dans le domaine de la technique sanitaire, du chauffage et de la climatisation ou à une qualification comparable [Expert]. Lors de l’installation et de la mise en service, il est impératif de respecter : - les règles régionales et nationales s'appliquant au secteur - les directives sur la prévention des accidents de travail - les instructions et consignes de sécurité de ce document.
ATTENTION Dommages corporels et matériels ! Le produit doit être utilisé uniquement dans les circuits de chauffage contenant de l'eau de chauffage conforme aux normes VDI 2035 / Ö-Norm H 5195-1. Il est interdit d'utiliser le produit dans des circuits pour eau potable.
AVIS Dégâts matériels dus à des huiles minérales ! Les produits contenant de l'huile minérale endommagent considérablement les éléments d'étanchéité en EPDM qui peuvent ainsi perdre leurs propriétés d'étanchéité. Nous déclinons toute responsabilité concernant les dommages résultant de joints d'étanchéité endommagés de cette manière et nous ne garantissons pas de remplacement gratuit. - Évitez impérativement que les éléments d'étanchéité en EPDM entrent en contact avec des substances contenant de l'huile minérale. - Utilisez un lubrifiant sans huiles minérales à base de silicone ou de polyalkylène, comme par exemple Unisilikon L250L ou Syntheso Glep 1 de l'entreprise Klüber ou un spray de silicone.
